Схемы установки

Схемы установки кондиционеров

Ниже мы приводим типовые схемы монтажа, наиболее удачно сочетающие расположение внутреннего и наружного блоков. Вам нужно определить расположение внутренних и наружных блоков исходя из следующих параметров:

  • Расположение в помещении внутреннего блока: слева или справа
  • Расположение внешнего (наружного) блока: под окном, между окнами, на ограждении балкона, на балконе
  • Способ расположения трассы: внутри помещения или вне помещения

Установка сплит системы – дело, к которому нужно подходить серьёзно и ответственно. На сегодняшний день существует великое множество сезонных фирм по установке сплит систем, гарантирующих быстрый и дешевый монтаж кондиционера. Обычно привлекательность подобных предложений состоит в возможности значительно сэкономить на установке, и это не удивительно, ведь сама покупка сплит системы уже стоила немалых денег.

Схема № 1. Установка внутреннего блока на правой стене, наружный под окном.

Это наиболее часто практикуемая схема установки. Внутренний блок сплит-системы устанавливается на стене, примыкающей к фасадной, а наружный блок вывешивается под окно. Удобство данной схемы наряду с простотой монтажа и дальнейшего обслуживания в том, что внутренний блок создает направленный поток вдоль окна, не затрагивая в большинстве случаев зону постоянного нахождения людей. Межблочные коммуникации, если кондиционер устанавливается в процессе ремонта квартиры, рекомендуется уложить в стену, выштробив в ней необходимое углубление. Если в квартире уже сделан ремонт, то магистраль можно прикрыть декоративным коробом.

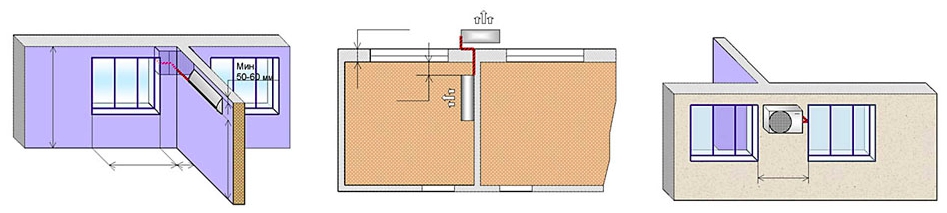

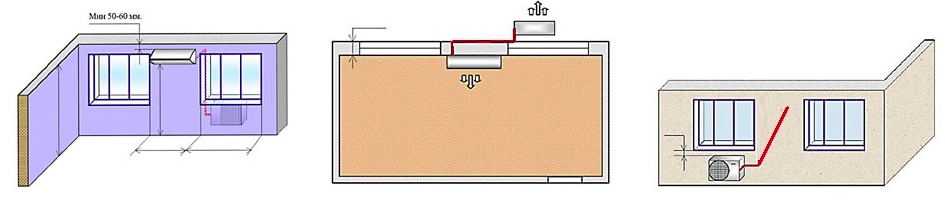

Схема № 2. Установка внутреннего блока на правой стене, наружный между окнами.

Данная схема обладает всеми достоинствами варианта №1. Кроме того, межблочные коммуникации предельно малы и не создают проблем как интерьеру помещения, так и фасаду дома. Снаружи такой вариант выглядит очень аккуратно и естественно. Минусом является несколько большая стоимость работ по установке (с учетом возможых высотных работ) и некоторые неудобства при обслуживании и ремонте.

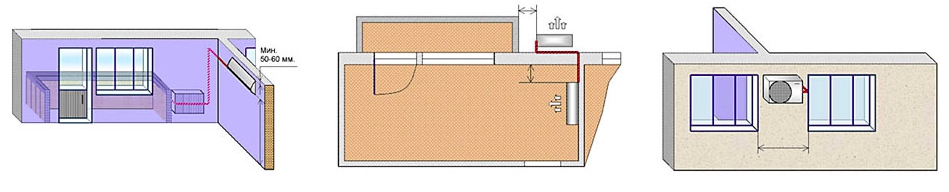

Схема № 3. Установка внутреннего блока на правой стене, наружный возле балкона.

Данная схема по функциональности аналогична варианту №1. Большим плюсом ее является то, что наружный блок абсолютно не загараживает вид из окна. Однако есть и тонкий момент - балкон должен быть либо не застеклен, либо иметь открывающиеся с торца окна. В противном случае как при монтаже, так и при обслуживании кондиционера потребуются услуги промышленного альпиниста.

Схема № 4. Установка внутреннего блока на правой стене, наружный на балконном ограждении.

В данной схеме наружный блок устанавливается непосредственно на балконном ограждении. Единственное условие - балконное ограждение, к которому крепится наружный блок, должно быть для этого пригодным.

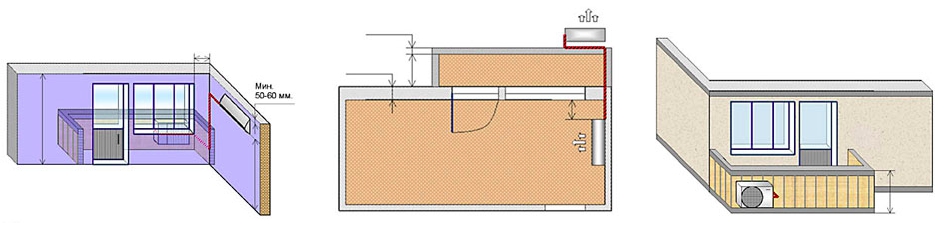

Схема № 5. Установка внутреннего блока на правой стене, наружный на балконном ограждении.

Пожалуй это самая эффективная схема монтажа с задействованием балкона. Подходит также и для большинства лоджий, в том числе и застекленных. Если монтаж осуществляется до ремонта, то трассу можно спрятать под балконную обшивку. Единственное условие - балконное ограждение, к которому крепится наружный блок, должно быть для этого пригодным.

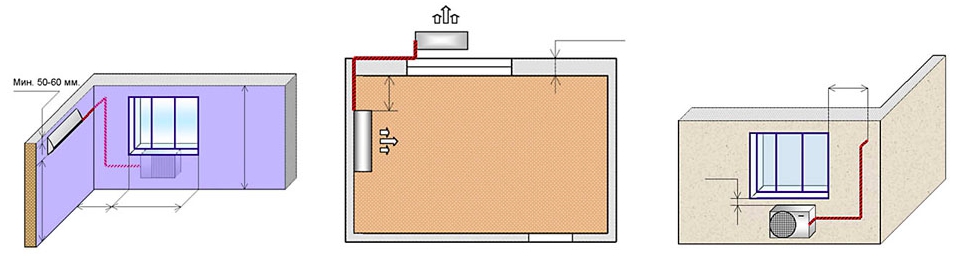

Схема № 6. Установка внутреннего блока на левой стене, наружный под окном.

Это наиболее часто практикуемая схема установки. Внутренний блок сплит-системы устанавливается на стене, примыкающей к фасадной, а наружный блок вывешивается под окно. Удобство данной схемы наряду с простотой монтажа и дальнейшего обслуживания в том, что внутренний блок создает направленный поток вдоль окна, не затрагивая в большинстве случаев зону постоянного нахождения людей. Также нужно понимать, что при установке внутреннего блока на левой стене не получится максимально близко приблизить этот блок к углу комнаты, т.к. при таком монтаже приходится выворачивать коммуникационные хвосты.

Схема № 7. Установка внутреннего блока на левой стене, наружный возле балкона.

Большим плюсом данной схемы является то, что наружный блок абсолютно не загараживает вид из окна. Однако есть и тонкий момент - даже если балкон не застеклен высока вероятность того, что потребуются услуги промышленного альпиниста. Также нужно понимать, что при установке внутреннего блока на левой стене не получится максимально близко приблизить этот блок к углу комнаты, т.к. при таком монтаже приходится выворачивать коммуникационные хвосты.

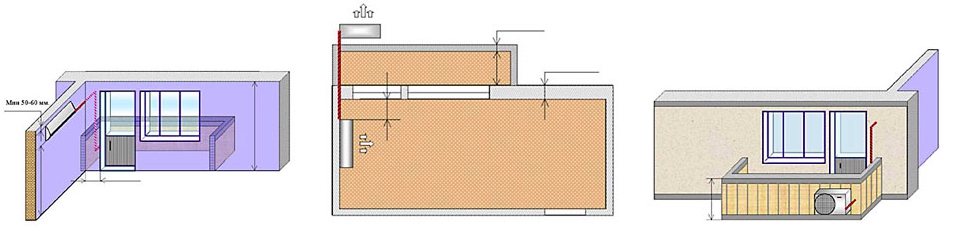

Схема № 8. Установка внутреннего блока на левой стене, наружный на балконном ограждении.

Пожалуй это самая эффективная схема монтажа с задействованием балкона. Подходит также и для большинства лоджий, в том числе и застекленных. Если монтаж осуществляется до ремонта, то трассу можно спрятать под балконную обшивку. Единственное условие - балконное ограждение, к которому крепится наружный блок, должно быть для этого пригодным. Также нужно понимать, что при установке внутреннего блока на левой стене не получится максимально близко приблизить этот блок к углу комнаты, т.к. при таком монтаже приходится выворачивать коммуникационные хвосты.

Схема № 9. Установка внутреннего блока между окнами, наружный под левым окном.

Данный вариант хорош тем, что воздушный поток от равномерно распределяется по помещению и способствует созданию однородной температурной среды в любой его части. Для монтажа внутреннего блока требуется достаточный ширины межоконный стенной проем и отсутствие в этой части штор. Схему рекомендуется применять, если центральная зона помещения не предполагает частого нахождения в ней, т.к. именно сюда будет направляться основной поток охлажденного воздуха. Наружный блок устанавливается под окном, что, как и в о всех подобных случаях, несет удобство в его обслуживании.

Схема № 10. Установка внутреннего блока между окнами, наружный под правым окном.

Данный вариант хорош тем, что воздушный поток от равномерно распределяется по помещению и способствует созданию однородной температурной среды в любой его части. Для монтажа внутреннего блока требуется достаточный ширины межоконный стенной проем и отсутствие в этой части штор. Схему рекомендуется применять, если центральная зона помещения не предполагает частого нахождения в ней, т.к. именно сюда будет направляться основной поток охлажденного воздуха. Наружный блок устанавливается под окном, что, как и в о всех подобных случаях, несет удобство в его обслуживании.

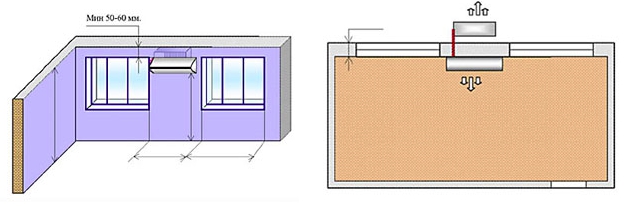

Схема № 11. Установка внутреннего блока между окнами, наружный между окнами.

Аналогичная предыдущему варианту схема размещения комнатного блока с установкой наружного блока сбоку от окна, целью которого является уменьшить межблочное расстояние и максимально сократить длину магистрали. Надо сказать, что такая схема очень хорошо впишется в уже отремонтированное помещение, т.к. не потребует закладки коммуникаций в штробы или применение для этого декоративных коробов. Монтаж осуществляется, как говорят установщики, "блок в блок". Схему рекомендуется применять, если центральная зона помещения не предполагает частого нахождения в ней, т.к. именно сюда будет направляться основной поток охлажденного воздуха.

Схема № 12. Установка внутреннего блока возле окна, наружный сбоку от окна.

Такая схема рациональна, если между окном и примыкающей стеной достаточно места для крепления внутреннего блока и не планируется использование штор по всей длине оконной стены. В зоне воздушного потока не должны при этом оказаться рабочие столы, кресла, кровати и т.п. Вполне удобно так расположить внутренний блок сплит-системы, если у вас, например, по стене, вдоль которой будет направляться поток, установлена аудио/ видео аппартаура.
